CARCOSEAL/UN 意大利橡CARCO胶织物唇形密封 UN/SF 3L/MB /ST 03 SCA AP
CARCOSEAL/UN
橡胶织物唇形密封
材料及工况
材料代码 | 材料描述 | 工作温度(℃) | 峰值温度(℃) | 较高速度（m/s） | 较高压力（bar） |
S820 | NBR+织物+PTFE涂层 | -20~+100 | -30 / +120 | 15 | 0.5 |
LT820 | 低温NBR+织物+PTFE涂层 | -30~+90 | -45 / +110 | 10 | 0.5 |
HT720 | HNBR+织物+PTFE涂层 | -30~+140 | -40 / +160 | 25 | 0.5 |
Z420 | FKM+织物+PTFE涂层 | -20~+150 | -30 / +170 | 25 | 0.5 |
Z590 | 高级别FKM+芳纶+PTFE涂层 | -10~+180 | -15 / +200 | 25 | 0.5 |
* 峰值温 度分别为静态条件 下较低容许生存 温度和较高容许唇 口温度。
* 标准弹 簧材质为AISI302， 可选项AISI316。
* KEVLAR® NOMEX®可根据需求提供其他增强织物材料，如和。
所有边 缘圆角去毛刺。
安装方式及建议尺寸：
CARCOSEAL/UN 需要轴向开口沟槽并 需要压板压紧。螺栓拧 紧后，压板对密 封肩部施加足够的轴向压力，确保静态密封性能。因此， CARCOSEAL/UN的 外径和高度 相对沟槽都有过盈量。 压板及螺栓设计详见第 13页

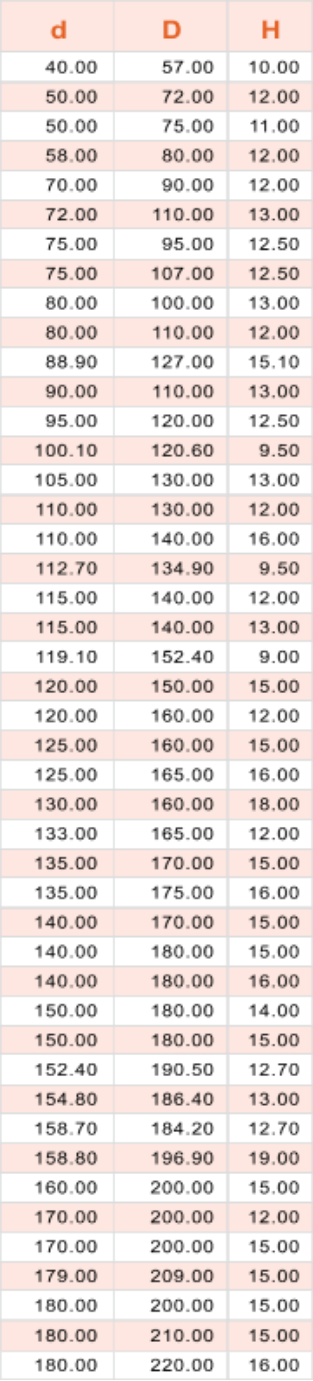

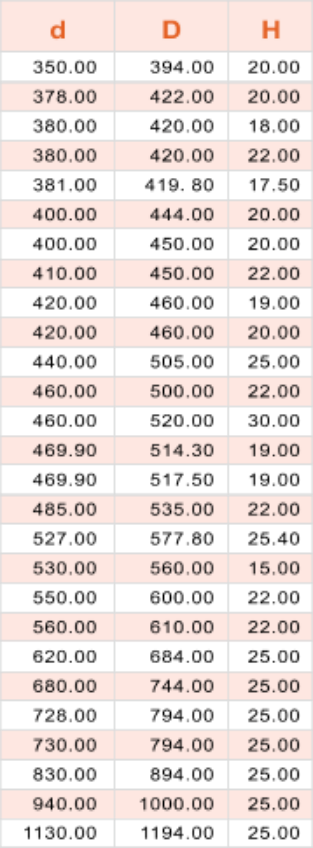

Φd [mm] | H × A [mm] | b [mm] | E max [mm] | C max [mm] | H [mm] | L x α [mm] × [°] |
100~250 | 16 × 20 | 2.0 | 9.0 | 4.0 | 16 ±0.1 | 7 × 20° |
250~400 | 20 × 22 | 2.2 | 11.0 | 6.0 | 20 ±0.1 | 9 × 20° |
400~600 | 22 × 25 | 2.5 | 11.0 | 7.0 | 22 ±0.1 | 10 × 20° |
600~800 | 25 × 32 | 3.2 | 14.0 | 8.0 | 25 ±0.1 | 11 × 20° |
800~1200 | 25 × 32 | 3.2 | 14.0 | 8.0 | 25 ±0.1 | 12 × 20° |
1200~1500 | 25 × 32 | 3.2 | 14.0 | 8.0 | 25 ±0.1 | 14 × 20° |
＞1500 | 25 × 32 | 3.2 | 14.0 | 8.0 | 25 ±0.1 | 15.5 × 20° |
CARCOSEAL/UN/LA
带防尘唇的橡胶织物唇形密封
